28jxs40k/28sth angular angular anjakan gear planet melangkah motor

28jxs40k/28sth angular angular anjakan gear planet melangkah motor

28JXS40K/28sth adalah motor hibrid dengan cincin dalaman logam yang boleh digunakan dalam pelbagai persekitaran.
Motor stepper itu sendiri mempunyai ketepatan kedudukan yang tinggi dan boleh menukar isyarat nadi elektrik ke dalam anjakan sudut yang tepat. Dengan penghantaran ketepatan tinggi pengurangan planet, ketepatan kedudukannya dapat diperbaiki lagi. Secara umumnya, ketepatan sudut langkah motor stepper penurunan planet boleh dikawal dalam ± 3%, dan ketepatan kedudukan berulang dapat mencapai ± 0.01 °. Kesan pengurangan inersia pengurangan adalah kuadrat nisbah pengurangan, yang secara efektif dapat mengurangkan gangguan beban pada tindak balas dinamik motor stepper dan meningkatkan kestabilan sistem permulaan dan komutasi.

  • 28jxs40k/28sth angular angular anjakan gear planet melangkah motor

+86 0579-86817938-836

[email protected]

28JXS40K/28STH

Kotak gear planet 28mm

Julat beban yang dibenarkan: 1.2n.m ~ 4.0n.m

Motor Langkah Langkah Planet Planet (Bahan Gear Ring: Logam)

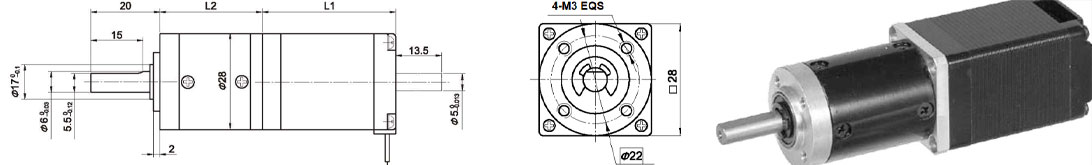

Dimensi

Kotak gear planet

Bahan cincin

Logam

Mengandungi output

Galas bola

Maks. Beban Radial (10mm dari Flange)

35n

Maks. Beban paksi aci

25n

Radial Play of Shaft (berhampiran dengan bebibir)

0.07mm

Permainan paksi aci

≤0.3 mm

Backlash di No-Load

1.5 °

Data teknikal

Spesifikasi Motor Langkah Hibrid 28sth

Model No.

Voltan dinilai

Semasa/Fasa

Rintangan/fasa

Induktansi/fasa

Memegang torgue

# petunjuk

Inersia pemutar

Berat

Panjang l1

Maks. Nisbah gear

Aci tunggal

V

A

Ω

mh

g.cm

g-m²

g

mm

28STH45-0956A

3.4

0.95

3.4

1.2

750

6

12

44.5

44.5

≤1: 189

28STH51-0956A

4.4

0.95

4.6

1.8

900

6

18

50.5

50.5

≤1: 189

Aci tunggal, b aci berganda

Spesifikasi Gearbox Planet 28JXS40K

Nisbah pengurangan

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Bilangan kereta api gear

1

2

3

4

Panjang (l2) mm

31

40.1

49

57.9

Maks. Kg tork yang diberi nilai. cm

12

20

32

40

Tork masa yang singkat kg.cm

36

60

96

120

Kecekapan %

0.9

0.81

0.73

0.66

Berat g

60

85

95

110

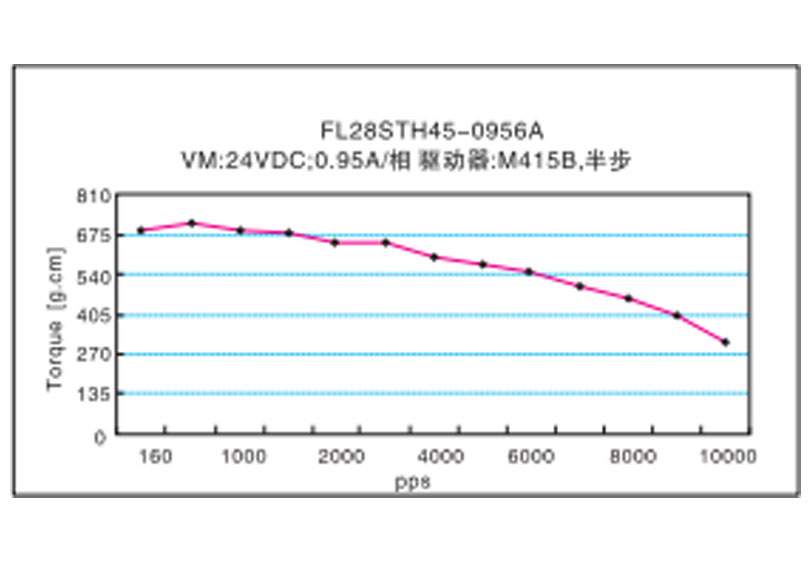

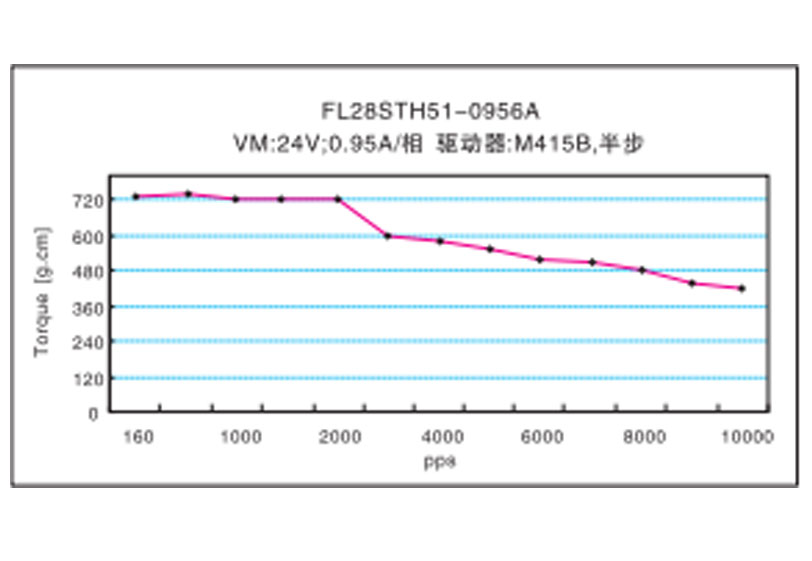

Ciri-ciri Kekerapan-Kekuatan
