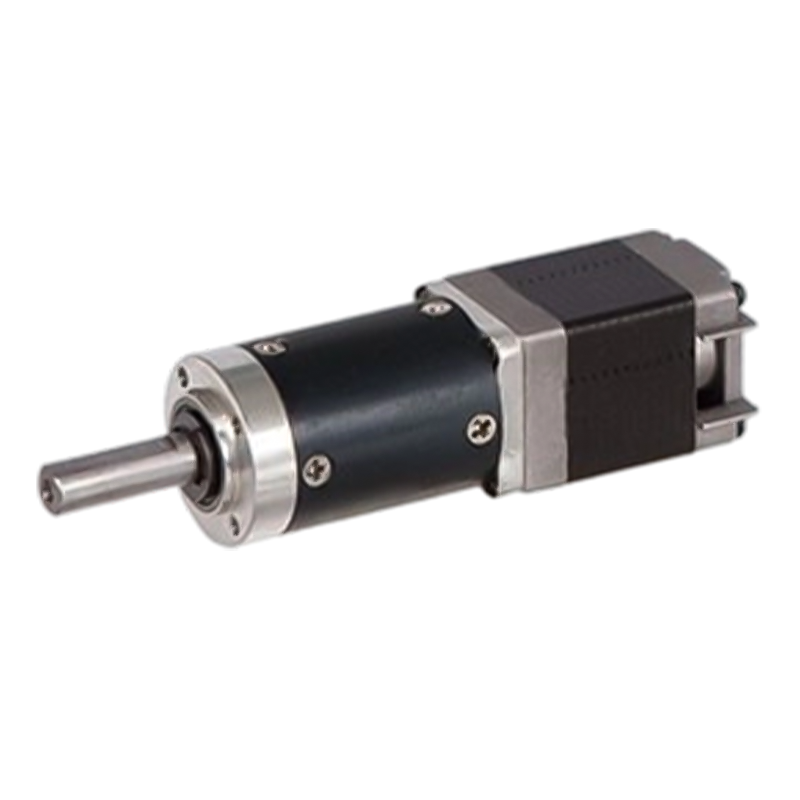

22jxs20k/20sth 0.6n.m ~ 2.0n.m Planet Gear melangkah motor

22jxs20k/20sth 0.6n.m ~ 2.0n.m Planet Gear melangkah motor

Produk 22JXS20K/20STH adalah pengurangan standard dengan diameter luar 22 mm, dan julat tork yang dibenarkan ialah 0.6n.m ~ 2.0n.m.
Sejumlah roda planet diedarkan sama rata di sekitar roda matahari untuk berkongsi beban dan dapat menahan tork besar. Dengan merancang nisbah penghantaran kereta api planet, tork output motor stepper dapat dikuatkan beberapa kali hingga puluhan kali untuk memenuhi keperluan memandu di bawah keadaan beban yang berbeza. Dengan menyesuaikan nisbah penurunan, motor stepper boleh beroperasi dengan stabil pada kelajuan yang lebih rendah, elakkan masalah kelajuan tinggi, dan mengembangkan julat kelajuan sistem.

  • 22jxs20k/20sth 0.6n.m ~ 2.0n.m Planet Gear melangkah motor

+86 0579-86817938-836

[email protected]

22JXS20K/20STH

Kotak gear standard 22mm,

Julat beban yang dibenarkan: 0.6n.m ~ 2.0n.m

Planet Gear Langkah Motor (Bahan Gear Ring: Logam)

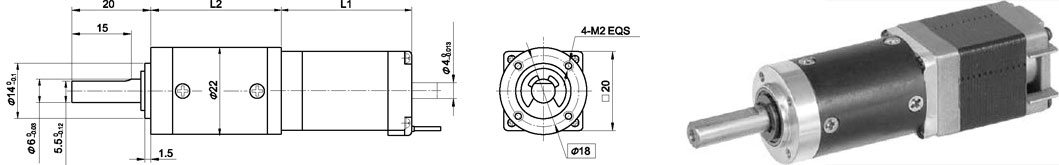

Dimensi

Planet

Bahan cincin

Logam

Mengandungi output

Galas bola

Maks. Beban Radial (10mm dari Flange)

≤20n

Maks. Beban paksi aci

≤10n

Radial Play of Shaft (berhampiran dengan bebibir)

≤0.08 mm

Permainan paksi aci

≤0.3 mm

Backlash di No-Load

≤1.5 °

Data teknikal

Spesifikasi motor hibrid ke -20

Model No.

Voltan dinilai

Semasa/Fasa

Rintangan/fasa

Induktansi/fasa

Memegang torgue

# petunjuk

Inersia pemutar

Berat

Panjang l1

Maks. Nisbah gear

Aci tunggal

V

A

Ω

mh

g.cm

g-m²

g

mm

20STH33-0604A

3.9

0.6

6.5

1.7

180

4

2

60

33

≤1: 369

20STH42-0804A

4.32

0.8

5.4

1.5

300

4

3.6

80

42

≤1: 264

Spesifikasi Gearbox Planet 22JxS20K

Nisbah pengurangan

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Bilangan kereta api gear

1

2

3

4

Panjang (l2) mm

24.4

33

41.5

49.8

Maks. Kg.cm tork yang diberi nilai

6

10

16

20

Tork masa yang singkat kg.cm

18

30

48

60

Kecekapan %

90%

81%

73%

66%

Berat g

35

45

55

65

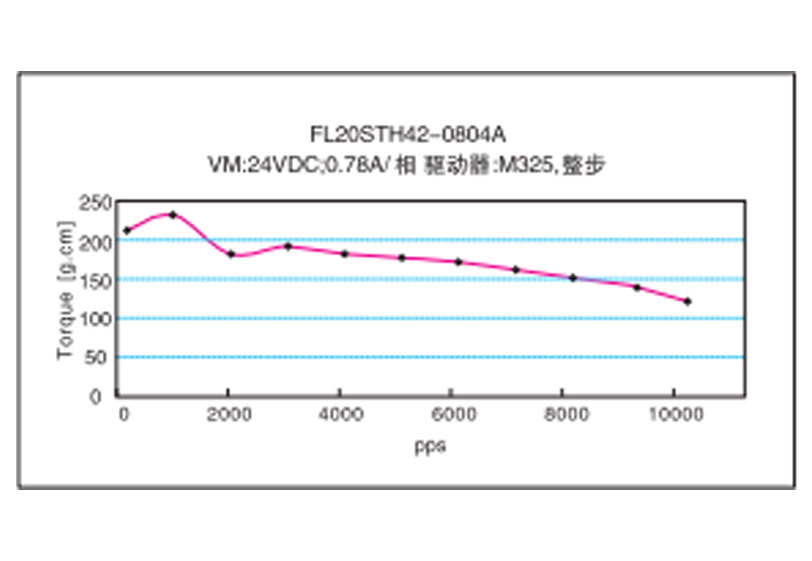

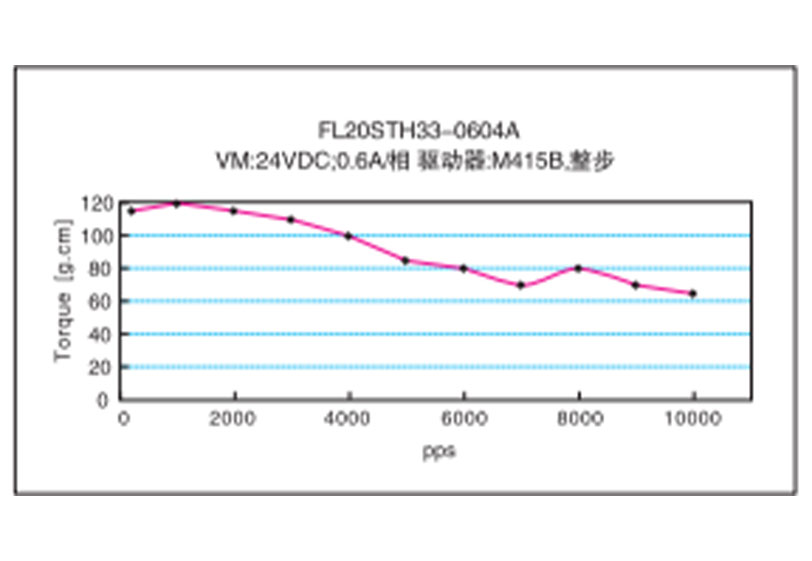

Ciri-ciri Kekerapan-Kekuatan
