Motor Stepper Bergear Diterangkan: Jenis, Tork, dan Cara Memilih Yang Tepat

Motor stepper standard sudah pun menjadi peranti yang sangat berguna—ia bergerak dalam kenaikan yang tepat, mengekalkan kedudukannya tanpa brek dan tidak memerlukan penderia maklum balas untuk kedudukan asas. Tetapi terdapat kelas aplikasi di mana motor stok tidak berfungsi: beban yang memerlukan tork lebih daripada yang boleh dijana oleh motor, beban dengan inersia tinggi yang menahan pecutan, atau tugas penentududukan di mana sudut langkah 1.8 darjah asli tidak cukup baik. Motor stepper bergear menyelesaikan ketiga-tiga masalah ini sekaligus dengan memasang kotak gear terus ke aci motor. Hasilnya ialah penggerak bersepadu yang padat yang mendarabkan tork, mengurangkan kelajuan, meningkatkan resolusi dan menjinakkan nisbah inersia yang sukar—tanpa mengubah satu baris kod kawalan. Panduan ini menerangkan cara motor stepper bergear berfungsi, jenis gear yang tersedia, cara memilih konfigurasi yang betul dan tempat motor ini berprestasi terbaik.

Apakah Motor Stepper Bergear dan Cara Ia Berfungsi

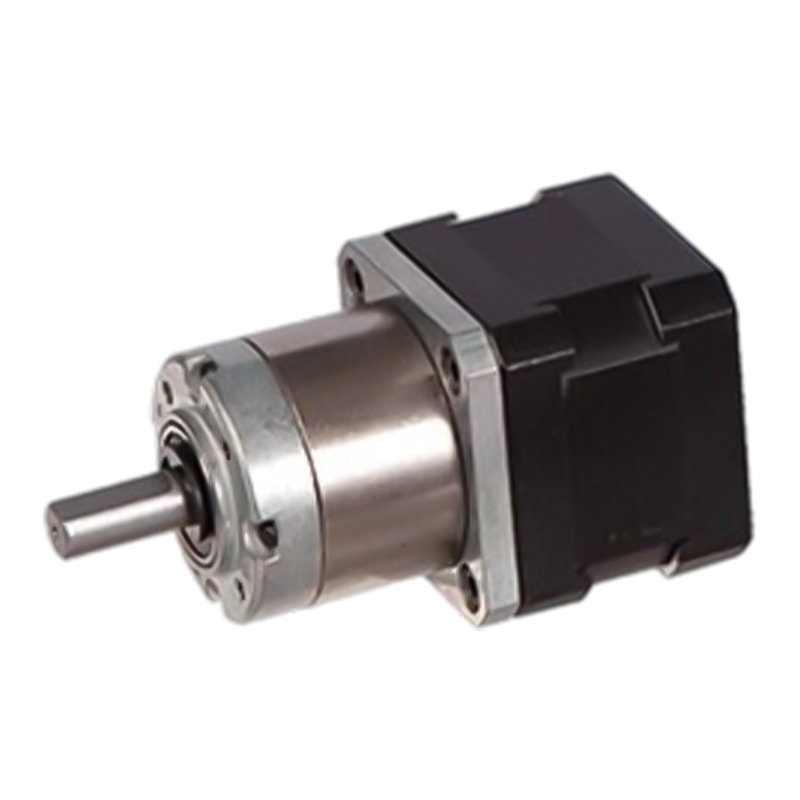

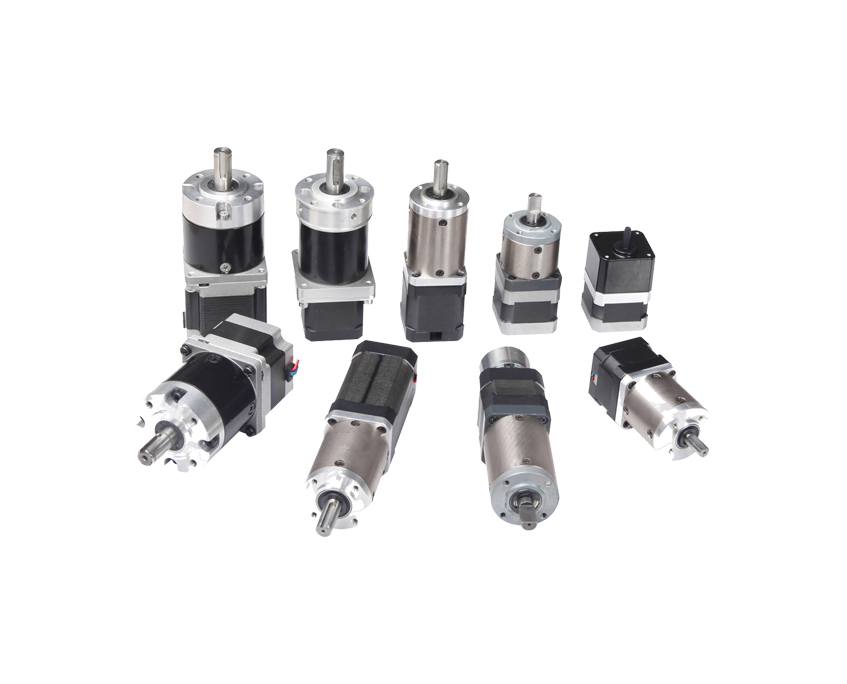

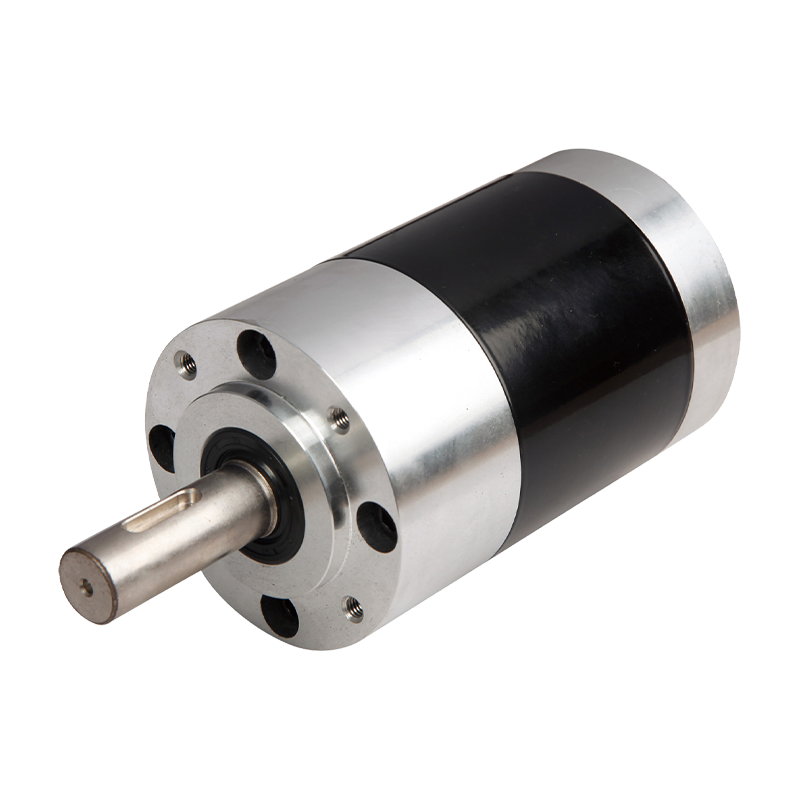

A motor stepper bergilir ialah unit bersepadu yang terdiri daripada motor pelangkah—biasanya motor pijak hibrid bipolar dua fasa—digabungkan terus dengan kotak gear yang dipasang pada aci keluarannya. Kotak gear direka bentuk dan dijajarkan di kilang, jadi motor dan kepala gear berkongsi satu bebibir pelekap dan mempersembahkan antara muka mekanikal bersatu pada mesin. Aci motor memacu input kotak gear; aci keluaran kotak gear menghantar gerakan kepada beban pada kelajuan yang dikurangkan dan tork yang meningkat secara berkadar.

Bahagian motor stepper beroperasi secara sama dengan stepper kendiri: pemandu menghantar denyutan langkah dan arah, motor maju dengan satu langkah (atau microstep) setiap nadi, dan kedudukan dijejaki gelung terbuka dengan mengira denyutan. Kotak gear tidak mengubah tingkah laku kawalan ini-ia hanya mengubah gerakan pada outputnya. Setiap langkah yang diambil oleh motor memajukan aci keluaran dengan satu sudut langkah dibahagikan dengan nisbah gear. Motor 1.8 darjah (200 langkah penuh setiap pusingan) dengan kotak gear 10:1 menghasilkan sudut langkah berkesan 0.18 darjah dan 2,000 langkah setiap revolusi keluaran. Penggandaan resolusi ini adalah salah satu sifat yang paling bernilai secara praktikal bagi konfigurasi motor stepper bergilir.

Transformasi tork mengikut nisbah yang sama. Tork keluaran sama dengan tork pegangan motor didarab dengan nisbah gear dan kecekapan mekanikal kotak gear. Motor NEMA 17 dengan tork pegangan 0.5 Nm dan kotak gear 10:1 pada kecekapan 90% memberikan kira-kira 4.5 Nm pada aci keluaran—setara dalam keluaran kepada stepper uneared yang jauh lebih besar dan lebih mahal. Penggandaan tork inilah sebabnya motor pelangkah bergear NEMA 17 atau NEMA 23 selalunya boleh menggantikan motor tanpa telinga NEMA 34, menjimatkan ruang dan berat papan dalam mesin.

Mengapa Nisbah Inersia Penting dan Cara Gearing Membetulkannya

Salah satu sebab paling penting—dan paling kurang dibincangkan—untuk menambah kotak gear pada motor stepper ialah padanan inersia. Apabila motor stepper memacu beban, nisbah inersia beban kepada inersia rotor menentukan sejauh mana motor boleh memecut, menyahpecutan dan berhenti dengan tepat. Jika inersia beban jauh lebih besar daripada inersia pemutar, motor bergelut untuk mengawal beban semasa pergerakan dinamik, mengakibatkan overshoot (lebih banyak langkah yang diambil daripada yang diarahkan), undershoot (kurang langkah yang diambil), atau langkah yang hilang—semua bentuk ralat kedudukan yang menggagalkan tujuan menggunakan stepper di tempat pertama.

Kotak gear mengurangkan inersia beban yang dipantulkan kembali ke motor dengan kuasa dua nisbah gear. Kotak gear 10:1 mengurangkan inersia beban yang dipantulkan dengan faktor 100. Ini bermakna motor yang tidak boleh mengawal beban inersia tinggi secara langsung boleh tiba-tiba melakukannya dengan yakin melalui kotak gear. Ambang praktikal kebanyakan pereka bekerja dalam adalah nisbah inersia beban-ke-pemutar 10:1 atau kurang. Pada nisbah yang lebih tinggi, ketepatan kedudukan dan prestasi dinamik merosot. Jika nisbah yang dikira tanpa penggearan melebihi ambang ini, penambahan kotak gear selalunya merupakan tindak balas kejuruteraan yang betul—lebih berkesan dan lebih murah daripada hanya menentukan motor yang lebih besar.

Terdapat juga faedah resonans. Motor stepper yang tidak digerakkan yang beroperasi pada kelajuan rendah boleh mempamerkan resonans frekuensi pertengahan—getaran dan ketidakstabilan yang disebabkan oleh interaksi antara kekerapan langkah dan frekuensi resonan semula jadi motor. Oleh kerana motor stepper bergear menjalankan motor dalamannya pada kelajuan yang lebih tinggi (kelajuan didarab dengan nisbah gear) untuk menghasilkan kelajuan output yang sama, motor beroperasi lebih jauh di sepanjang lengkung tork kelajuannya, jauh dari zon resonans kelajuan rendah. Ini menghasilkan gerakan yang lebih lancar dan lebih stabil pada aci keluaran daripada motor yang tidak didengar berjalan pada kelajuan akhir yang sama.

Tiga Jenis Kotak Gear Utama untuk Motor Stepper

Tidak semua kotak gear sesuai dengan aplikasi motor stepper secara sama rata. Disebabkan motor stepper digunakan untuk penentududukan—dengan pergerakan dua arah, perubahan beban dinamik dan keperluan henti dan tahan yang tepat—kotak gear mesti mengendalikan tindak balas, kekakuan kilasan dan kecekapan dengan berhati-hati. Tiga jenis gear mendominasi pasaran kepala gear motor stepper: planet, taji dan cacing. Setiap satu mempunyai profil prestasi yang berbeza.

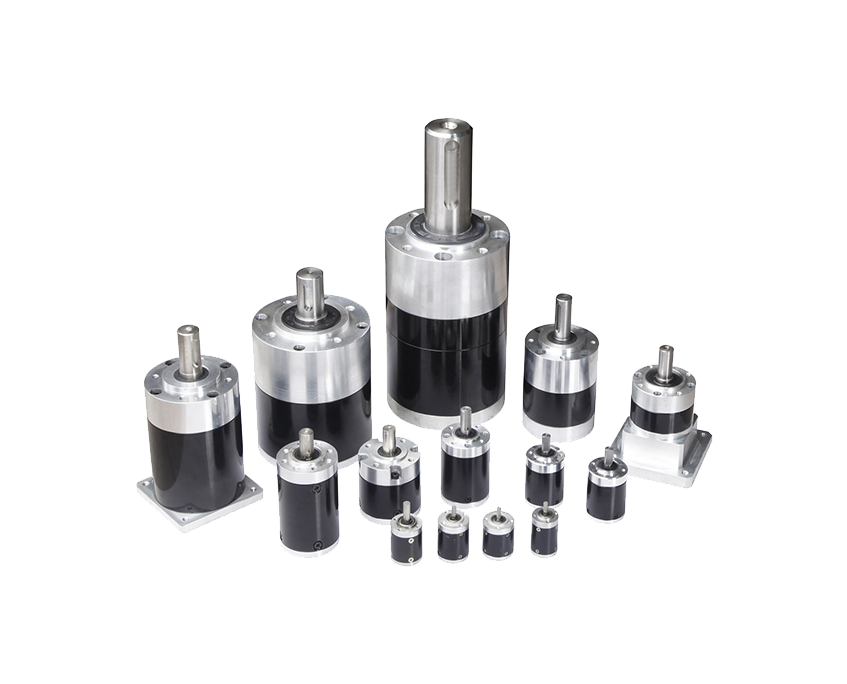

Kotak Gear Planet

Kotak gear planet ialah jenis kepala gear yang paling banyak digunakan untuk motor stepper bergear ketepatan. Peringkat planet terdiri daripada gear matahari tengah yang digerakkan oleh aci motor, gear planet berbilang yang mengelilingi matahari sambil bersirat dengan gear gelang luar tetap, dan pembawa yang memindahkan gerakan gear planet ke aci keluaran. Oleh kerana tork diagihkan merentasi beberapa sesentuh gear planet secara serentak, kotak gear planet mencapai ketumpatan tork yang tinggi dan kekukuhan kilasan yang tinggi dalam pakej koaksial yang padat—aci keluaran berjalan di sepanjang paksi yang sama dengan aci motor.

Untuk motor NEMA 17, kotak gear planet ketepatan tersedia dengan tindak balas serendah 15 minit arka dalam gred ekonomi dan di bawah 3 minit arka dalam gred ketepatan tinggi. Nisbah gear biasanya berjulat daripada 3.7:1 hingga 100:1 dalam unit satu peringkat, dengan konfigurasi dua peringkat memanjangkan ini kepada 369:1. Kecekapan setiap peringkat biasanya 90–97%, yang bermaksud pendaraban tork hampir dengan teori dan penjanaan haba adalah sederhana berbanding alternatif gear cacing. Kepala gear planet untuk motor NEMA 23 memberikan tork output sehingga 15 Nm dan seterusnya; Motor pelangkah planet NEMA 34 dan NEMA 42 mencecah 120 Nm atau lebih tinggi.

Kotak Gear Spur

Kepala gear gear taji menggunakan satu siri gear taji aci selari jalinan untuk mencapai pengurangan yang diperlukan. Ia lebih ringkas dan lebih murah daripada unit planet, dan ia menawarkan kecekapan yang lebih tinggi (selalunya 95% atau lebih tinggi) kerana setiap mesh gear melibatkan penggelek dan bukannya sentuhan gelongsor. Walau bagaimanapun, kepala gear taji adalah diameter yang lebih besar untuk nisbah dan kadaran tork yang sama, ia mempunyai lebih banyak tindak balas daripada unit planet ketepatan (biasanya 1 hingga 3 darjah), dan ia bukan sepaksi—motor dan aci keluaran mungkin diimbangi. Untuk aplikasi sensitif kos dengan keperluan tork sederhana, susun atur pemacu yang ringkas dan tiada spesifikasi tindak balas yang ketat, motor stepper gear taji ialah pilihan yang menjimatkan. Ia biasanya digunakan dalam pencetak 3D, aplikasi CNC ringan dan automasi gred pengguna di mana beberapa darjah tindak balas tidak menjejaskan ketepatan kedudukan dengan ketara.

Kotak Gear Cacing

Motor stepper gear cacing menggabungkan kawalan berasaskan langkah yang tepat bagi stepper dengan nisbah tinggi, pemacu sudut kanan dan keupayaan mengunci sendiri kotak gear cacing. Nisbah dari 17:1 hingga 500:1 tersedia dalam produk standard, menjadikan stepper bergear cacing sesuai untuk aplikasi yang memerlukan kelajuan keluaran yang sangat perlahan tanpa berbilang peringkat gear. Sifat mengunci sendiri—di mana beban tidak dapat memacu cacing ke belakang—menghapuskan keperluan untuk brek pegangan dalam banyak aplikasi paksi menegak atau pegangan beban. Perlawanan adalah kecekapan yang lebih rendah (40–80% bergantung pada nisbah), penjanaan haba yang lebih tinggi pada tugas berterusan, dan tindak balas yang lebih ketara daripada unit planet. Motor stepper gear cacing sangat sesuai untuk penggerak pintu, peringkat angkat linear, meja putar pengindeksan, dan aplikasi lain di mana pegangan kedudukan di bawah beban diperlukan dan kitaran tugas terputus-putus.

Perbandingan Jenis Kotak Gear untuk Aplikasi Motor Stepper

Saiz Rangka NEMA dan Rujukan Tork Output

Motor stepper bergear diseragamkan sekitar saiz bingkai NEMA, yang mentakrifkan dimensi plat muka motor dan corak lubang pelekap. Penamaan NEMA tidak menyatakan prestasi elektrik atau tork—yang berbeza mengikut belitan dan panjang motor—tetapi ia menentukan faktor bentuk fizikal, menjadikannya mudah untuk menentukan kepala gear yang sesuai dengan badan motor standard.

• NEMA 8 (20mm): Saiz stepper terarah praktikal terkecil. Digunakan dalam instrumen perubatan, sistem pendispensan kecil dan robotik padat di mana ruang adalah melampau dan keperluan tork adalah rendah.
• NEMA 11 (28mm): Sesuai untuk automasi makmal, meja berputar kecil, dan penggerak padat. Kotak gear planet dengan nisbah sehingga 100:1 dan tindak balas ke bawah hingga 3 minit arka tersedia pada saiz bingkai ini.
• NEMA 17 (42mm): Saiz bingkai motor stepper bergilir paling popular merentas percetakan 3D, CNC desktop, robotik dan automasi industri ringan. Kotak gear planet untuk NEMA 17 memberikan tork output sehingga 3 Nm dan nisbah dari 3.7:1 hingga 369:1. Plat muka persegi 42mm disokong secara meluas oleh ekosistem reka bentuk mekanikal.
• NEMA 23 (57mm): Piawaian untuk automasi tugas ringan industri, penghantar, penyuap, dan peralatan CNC jarak pertengahan. Motor pelangkah NEMA 23 yang digiatkan planet mencapai tork output sehingga 15 Nm atau lebih. Stepper bergear NEMA 23 pada 10:1 selalunya boleh menggantikan motor tanpa telinga NEMA 34 pada kos yang lebih rendah dan jejak yang lebih kecil.
• NEMA 34 (86mm) dan NEMA 42 (110mm): Digunakan dalam penghala CNC tugas berat, peralatan automasi industri, dan sistem kedudukan tork tinggi. Motor NEMA 34 yang digiatkan planet mencapai tork output sehingga 120 Nm; Konfigurasi NEMA 42 memanjangkan ini lagi.

Kawasan Aplikasi Utama untuk Motor Stepper Bergear

Gabungan kawalan berasaskan langkah gelung terbuka, tork keluaran tinggi, resolusi berkesan yang halus, dan pembungkusan bersepadu yang padat menjadikan motor stepper bergilir sebagai penggerak pilihan dalam pelbagai industri.

Automasi Perindustrian dan Robotik

Motor stepper bergear ialah penggerak standard dalam robot Cartesian, sistem gantri, pengindeks berputar dan mesin pilih dan letak. Motor stepper bergilir planet pada saiz NEMA 23 atau NEMA 34 memberikan tork dan resolusi yang diperlukan untuk kedudukan paksi yang tepat tanpa kos sistem servo. Antara muka langkah dan arah serba lengkap memudahkan reka bentuk pengawal—kebanyakan PLC dan pengawal gerakan boleh memacu pemacu stepper secara langsung tanpa infrastruktur maklum balas tambahan.

Alat Perubatan dan Makmal

Sistem pendispensan cecair, pam picagari, peringkat sampel instrumen analisis dan peralatan diagnostik menggunakan motor stepper bergear kompak—selalunya NEMA 11 atau NEMA 17 dengan kotak gear planet—di mana penentududukan yang tepat dan boleh berulang dalam bungkusan kecil adalah kritikal. Keupayaan untuk memegang kedudukan tanpa cabutan kuasa berterusan adalah berharga dalam instrumen kendalian bateri atau haba rendah di mana tenaga motor perlu diminimumkan semasa tempoh melahu.

Percetakan 3D dan Desktop CNC

Pemacu penyemperit dan pemacu skru paksi Z dalam pencetak 3D biasanya menggunakan motor pelangkah planet NEMA 17 untuk mendarabkan tork yang tersedia untuk menolak filamen atau mengangkat kepala cetak melawan graviti. Resolusi yang dipertingkat daripada nisbah gear juga membolehkan kawalan ketinggian lapisan yang lebih halus pada skru utama tanpa beralih kepada konfigurasi pemacu mikrostep yang lebih tinggi.

Jentera Pembungkusan

Pengindeks penghantar, aplikator label, tork penutup, dan kepala pengisi dalam barisan pembungkusan menggunakan motor stepper bergilir untuk kedudukan berulang, boleh atur cara dan keupayaannya untuk memegang kedudukan antara pergerakan tanpa brek letak kereta yang berasingan. Motor stepper bergear cacing digunakan secara khusus dalam stesen pengisian menegak dan penutup di mana beban tidak boleh dipacu ke belakang apabila motor dinyahtenagakan.

Pengendali Pintu dan Penggerak

Motor stepper gear cacing sangat sesuai untuk penggerak pintu, pintu dan injap automatik di mana sifat mengunci sendiri mengekalkan mekanisme dalam kedudukan tanpa arus penahan motor berterusan. Nisbah pengurangan yang tinggi membolehkan motor kecil menjana tork yang diperlukan untuk menggerakkan pintu berat atau mengatasi mekanisme injap pegas tanpa badan motor yang besar.

Cara Memilih Motor Stepper Bergear Yang Tepat

Memilih motor stepper bergilir dengan betul memerlukan kerja melalui beberapa parameter yang saling bergantung dalam susunan tertentu. Melangkau langkah—terutamanya pemeriksaan inersia dan penilaian kitaran tugas terma—membawa kepada motor yang berfungsi di bangku simpanan tetapi gagal dalam perkhidmatan.

Tentukan Profil Beban dan Pergerakan Pertama

Sebelum melihat mana-mana lembaran data motor, sediakan keperluan aplikasi: tork keluaran yang diperlukan (termasuk faktor servis untuk beban puncak dan pecutan), kelajuan output yang diperlukan dalam RPM, profil pergerakan (masa pecutan, perjalanan, masa nyahpecutan) dan kitaran tugas (peratusan masa motor bergerak secara aktif berbanding menahan atau dinyahtenaga). Parameter ini menentukan setiap keputusan pemilihan hiliran. Tork keluaran dan kelajuan bersama-sama menentukan keperluan kuasa mekanikal; kitaran tugas menentukan sama ada penarafan haba menjadi kekangan yang mengikat.

Pilih Nisbah Gear dan Saiz Motor Bersama-sama

Nisbah gear harus dipilih untuk meletakkan kelajuan operasi motor di bahagian atas julat kelajuan yang boleh digunakan—biasanya 200 hingga 600 RPM untuk kebanyakan motor stepper hibrid—di mana lengkung kelajuan tork masih agak rata. Menjalankan motor pada kelajuan yang sangat rendah (di bawah 100 RPM tanpa penggearan) meletakkannya dalam zon terdedah resonans dan menyampaikan gerakan yang kurang stabil daripada menjalankannya dengan lebih pantas melalui kotak gear. Setelah kelajuan motor sasaran ditentukan, nisbahnya hanyalah kelajuan motor dibahagikan dengan kelajuan keluaran yang diperlukan. Sahkan bahawa tork keluaran yang terhasil (tork pegangan motor × nisbah gear × kecekapan) memenuhi keperluan beban termasuk faktor servis. Jika tidak, tambahkan saiz rangka motor atau tingkatkan nisbah.

Semak Nisbah Inersia Beban-ke-Pemutar

Kira inersia beban (termasuk aci keluaran kotak gear, gandingan, dan semua komponen mekanikal antara output kotak gear dan beban akhir) dan bahagikan dengan inersia pemutar motor yang dipilih. Inersia beban yang dipantulkan (inersia beban dibahagikan dengan nisbah gear kuasa dua) ialah perkara yang penting untuk motor. Bertujuan untuk mengekalkan nisbah inersia-ke-pemutar yang dipantulkan di bawah 10:1 untuk prestasi dinamik yang stabil. Jika nisbah melebihi ini, sama ada tingkatkan nisbah gear atau pilih motor dengan inersia rotor yang lebih besar. Motor stepper bergilir gelung tertutup dengan maklum balas pengekod boleh bertolak ansur dengan nisbah inersia yang lebih tinggi daripada sistem gelung terbuka, kerana pengawal boleh mengesan dan membetulkan langkah yang hilang.

Nilai Tindak Balas Terhadap Keperluan Permohonan

Serangan belakang ialah permainan sudut pada aci keluaran apabila motor menterbalikkan arah—aci keluaran tidak bergerak sehingga kelegaan jaringan gear diambil. Dalam aplikasi di mana beban sentiasa bergerak dalam satu arah (pam pendispensan, penghantar satu arah), tindak balas tidak mempunyai kesan praktikal. Dalam aplikasi penentududukan dua hala, tindak balas secara langsung mengehadkan ketepatan kedudukan boleh berulang. Kotak gear planet ekonomi menawarkan tindak balas sekitar 50 minit arka; gred planet ketepatan mengurangkan ini kepada 15 minit arka; gred ketepatan tinggi mencapai 3 minit arka atau kurang. Nyatakan gred tindak balas yang paling ketat yang benar-benar diperlukan oleh aplikasi—bukan yang paling ketat tersedia—kerana kotak gear berketepatan tinggi membawa premium kos yang ketara.

Sahkan Antara Muka Mekanikal Kotak Gear

Sahkan bahawa diameter aci keluaran kotak gear yang dipilih, spesifikasi alur kunci, beban jejarian maksimum yang dibenarkan, dan beban paksi maksimum yang dibenarkan adalah serasi dengan komponen gandingan atau pemacu. Kotak gear untuk motor stepper telah menentukan penarafan beban jejarian dan paksi yang dibenarkan yang, jika melebihi, mempercepatkan haus galas dan mengurangkan hayat kotak gear. Jika aplikasi mengenakan beban lampau (jejari) yang ketara—seperti gear pinion atau takal tali pinggang yang dipasang terus pada aci keluaran tanpa sokongan tambahan—pastikan penarafan galas kotak gear menampung beban pada kelajuan operasi.
