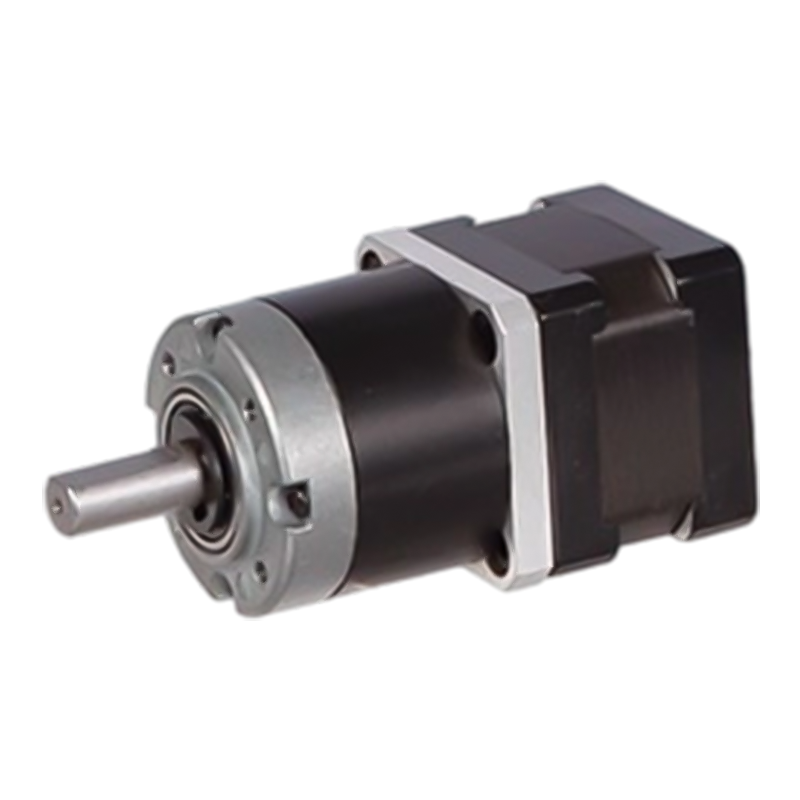

36jxes60k/35sth 36mm Planet Gear melangkah motor

36jxes60k/35sth 36mm Planet Gear melangkah motor

36JXES60K/35STH adalah motor gear bintang hibrid dengan bahan cincin dalaman logam dan logam serbuk, dengan diameter luar 36 mm, yang boleh dipilih di antara cincin dalaman dua bahan: logam serbuk (model 36JXF60K) dan logam (model 36JXE60K).
Transmisi gear mengamalkan mod meshing dalaman, dan kehilangan geseran meshing antara roda planet, roda matahari dan cincin gigi kecil. Kecekapan penghantarannya biasanya antara 90% dan 95%, yang lebih berkesan dapat memindahkan tenaga mekanikal motor stepper ke hujung beban dan mengurangkan kehilangan tenaga daripada beberapa kaedah penghantaran penurunan yang lain, seperti gear cacing dan pemacu cacing.

  • 36jxes60k/35sth 36mm Planet Gear melangkah motor

+86 0579-86817938-836

[email protected]

36JXES60K/35STH

Kotak gear standard 36mm,

Julat Beban yang Dibenarkan: 1.8n.m ~ 6.0n.m

Planet Gear Langkah Melangkah Motor (Bahan Gear Ring: Logam dan Serbuk Logam)

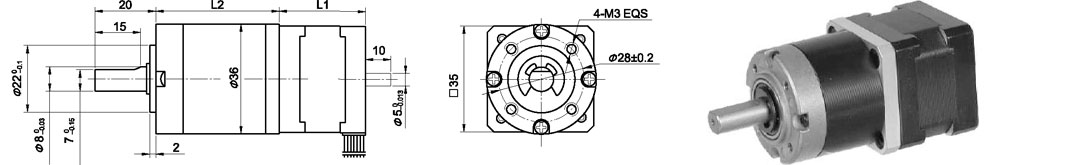

Dimensi

Gear cincin boleh dipilih dalam kedua -dua bahan: logam serbuk (jenis: 36jxf60k), logam (jenis: 36jxe60 k)

Planet

Bahan cincin

Jenis E: Jenis Logam F: Logam Serbuk

Mengandungi output

Galas bola

Maks. Beban Radial (10mm dari Flange)

≤50n

Maks. Beban paksi aci

≤30n

Radial Play of Shaft (berhampiran dengan bebibir)

≤0.07 mm

Permainan paksi aci

≤0.3 mm

Backlash di No-Load

≤1.5 °

Data teknikal

Spesifikasi Motor Langkah Hibrid ke -35

Model No.

Voltan dinilai

Semasa/Fasa

Rintangan/fasa

Induktansi/fasa

Memegang torgue

# petunjuk

Inersia pemutar

Berat

Panjang l1

Maks. Nisbah gear

Aci tunggal

V

A

Ω

mh

g.cm

g-m²

g

mm

35STH28-0504A

10

0.5

20

14

1000

4

11

140

28

≤ 1: 264

35STH36-1004A

2.7

1

2.7

4.3

1400

4

14

180

36

≤1: 189

Aci tunggal, b aci berganda

36Jxes60K Spesifikasi Gearbox Planet

Nisbah pengurangan

3.71

5.18

14

19

27

51

71

100

139

Bilangan kereta api gear

1

2

3

Panjang (l2) mm

27

34.1

41

Maks. Kg tork yang diberi nilai. cm

18

30

48

Tork masa yang singkat kg.cm

54

90

144

Kecekapan %

0.9

0.81

0.73

Berat g

195

210

290

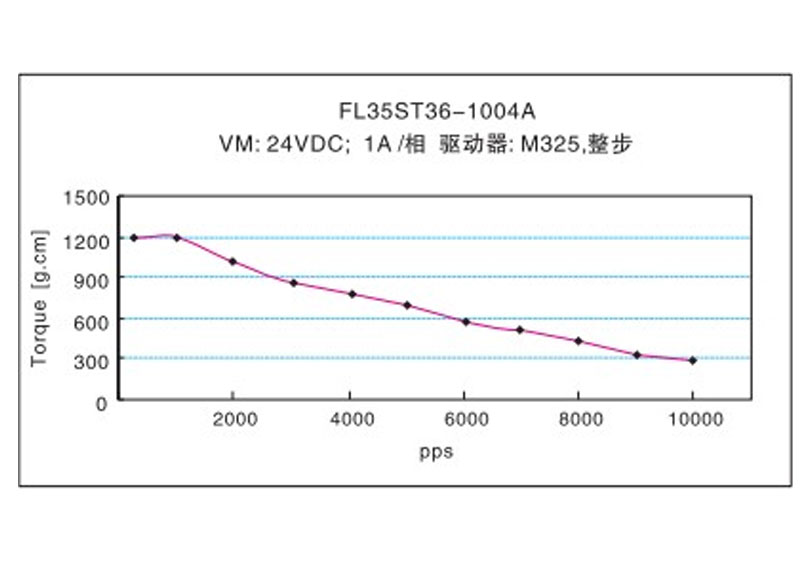

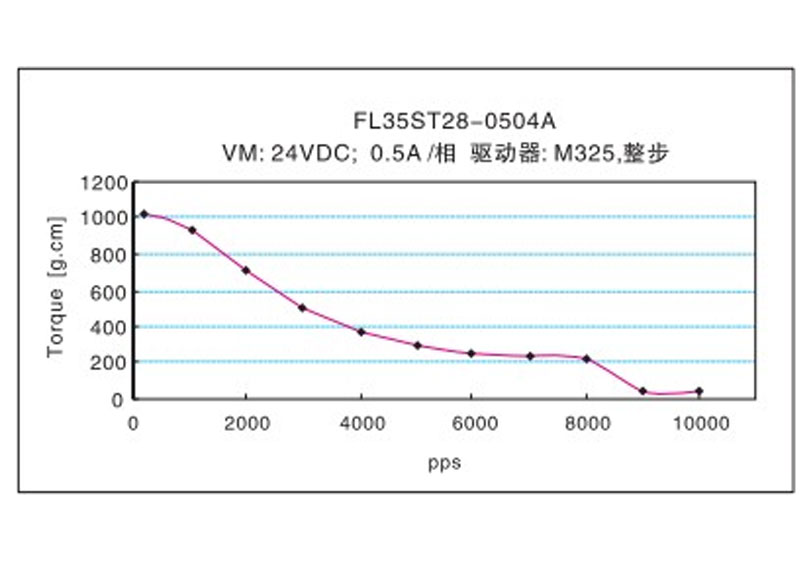

Ciri-ciri Kekerapan-Kekuatan
