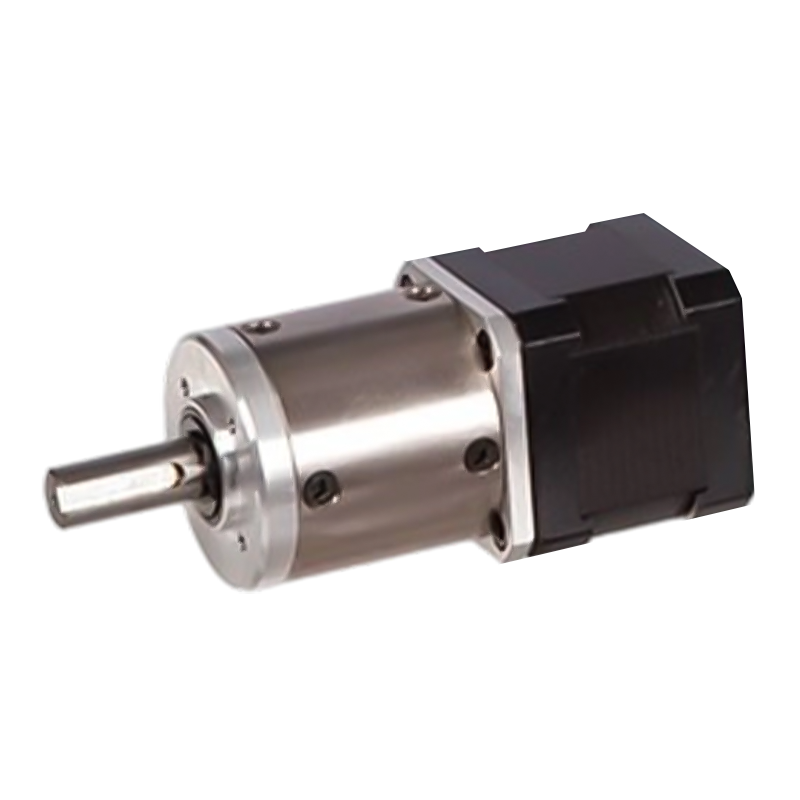

42JXGTS200K/42STH 42MM 6N.M ~ 20N.M PLANETARY Gear melangkah motor

42JXGTS200K/42STH 42MM 6N.M ~ 20N.M PLANETARY Gear melangkah motor

Motor Gear Star Walking Hybrid 42JXGTS200K/42Sth adalah unit kuasa prestasi tinggi dengan diameter luar 42 mm dan julat tork yang dibenarkan: 6n.m ~ 20n.m.
Oleh kerana ciri-ciri yang cekap dan tahan lama, ia dapat mengurangkan kos penyelenggaraan dan penggunaan tenaga semasa penggunaan, mempunyai prestasi kos yang tinggi, dan mempunyai daya saing yang kukuh dalam banyak bidang aplikasi sensitif kos. Ia boleh terus membahagikan sudut loncatan motor stepper dan meningkatkan ketepatan kedudukan sistem. Sebagai contoh, kotak gear planet ketepatan boleh mempunyai kesilapan minit arka serendah 0.05 min, menjadikannya sangat sesuai untuk mesin CNC.

  • 42JXGTS200K/42STH 42MM 6N.M ~ 20N.M PLANETARY Gear melangkah motor

+86 0579-86817938-836

[email protected]

42JXGTS200K/42STH

42mm gearbox planet

Julat beban yang dibenarkan: 6n.m ~ 20n.m

Planet Gear Langkah Melangkah Motor (Bahan Gear Ring: Logam)

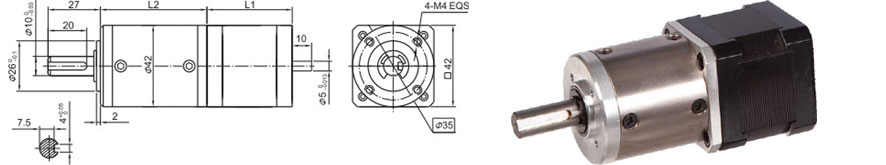

Dimensi

Kotak gear planet

Bahan cincin

Logam

Mengandungi output

Galas bola

Maks. Beban Radial (12mm dari Flange)

≤80n

Maks. Beban paksi aci

≤30n

Radial Play of Shaft (berhampiran dengan bebibir)

≤0.06 mm

Permainan paksi aci

≤0.3 mm

Backlash di No-Load

≤1.5 °

Data teknikal

Spesifikasi Motor Langkah Hibrid ke -42

Model No.

Voltan dinilai

Semasa/Fasa

Rintangan/fasa

Induktansi/fasa

Memegang torgue

# petunjuk

Inersia pemutar

Berat

Panjang l1

Maks. Nisbah gear

Aci tunggal

V

A

Ω

mh

g.cm

g-m²

g

mm

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤ 1: 247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

≤1: 106

Aci tunggal, b aci berganda

40JXGTS200K Spesifikasi Gearbox Planet

Nisbah pengurangan

4.44

17

22

65

83

106

247

316

403

515

Bilangan kereta api gear

1

2

3

4

Panjang (l2) mm

38.2

49.7

60

70.3

Maks. Kg tork yang diberi nilai. cm

60

100

160

200

Tork masa yang singkat kg.cm

180

300

480

600

Kecekapan %

0.9

0.81

0.73

0.66

Berat g

350

450

550

650

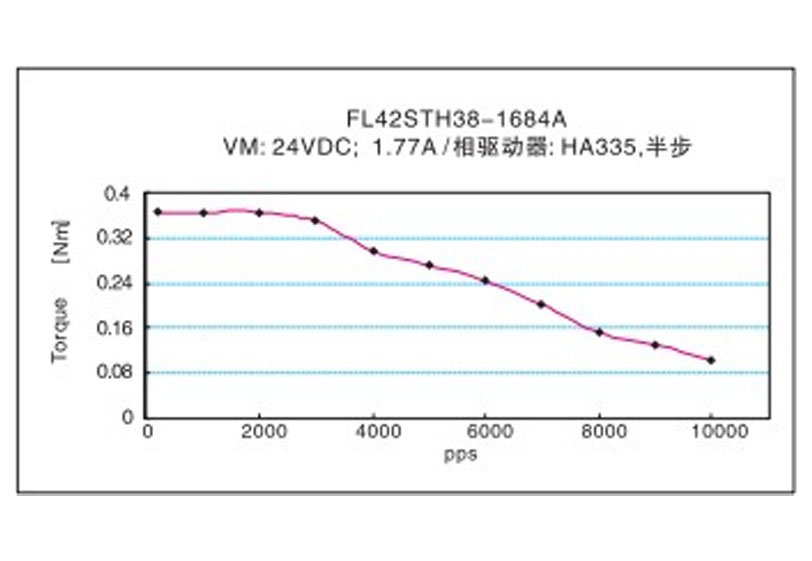

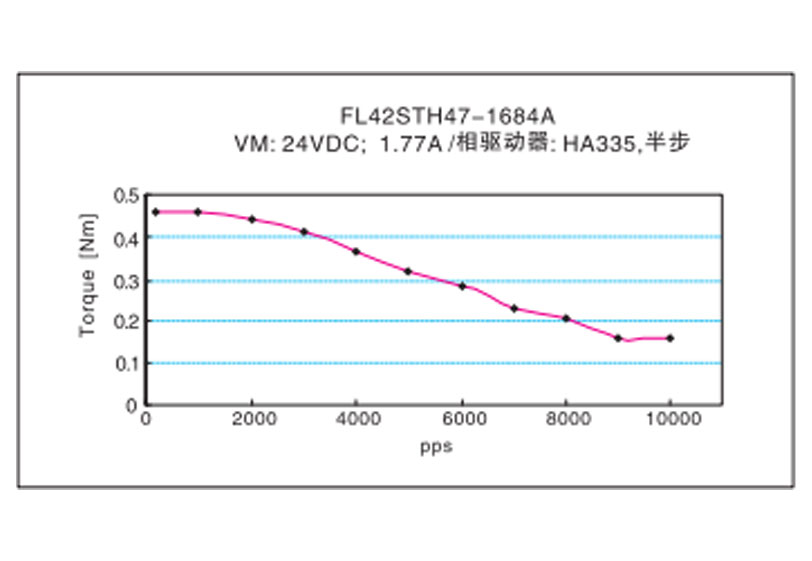

Ciri-ciri Kekerapan-Kekuatan
